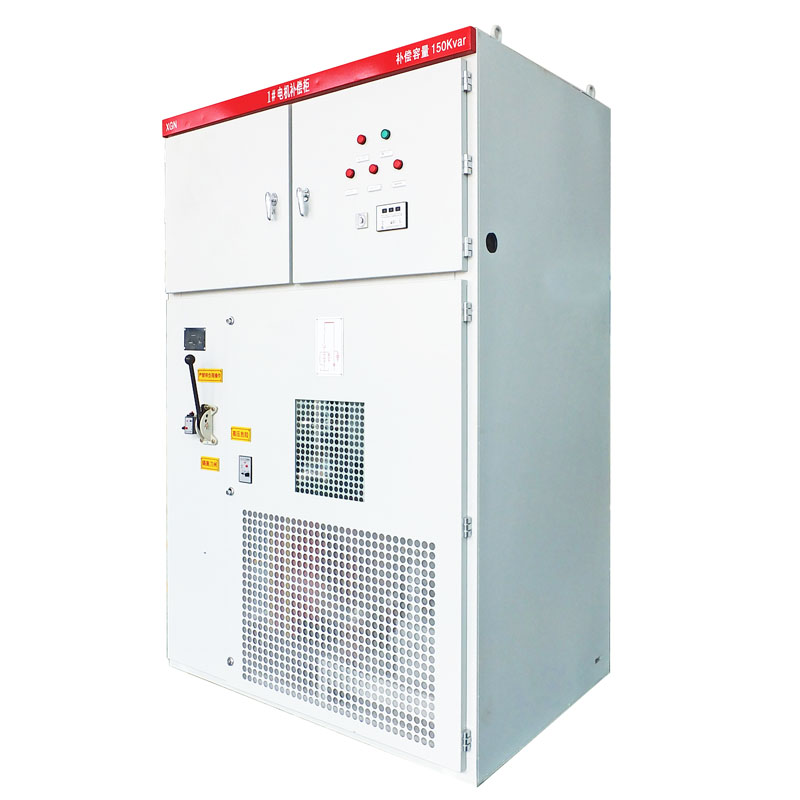

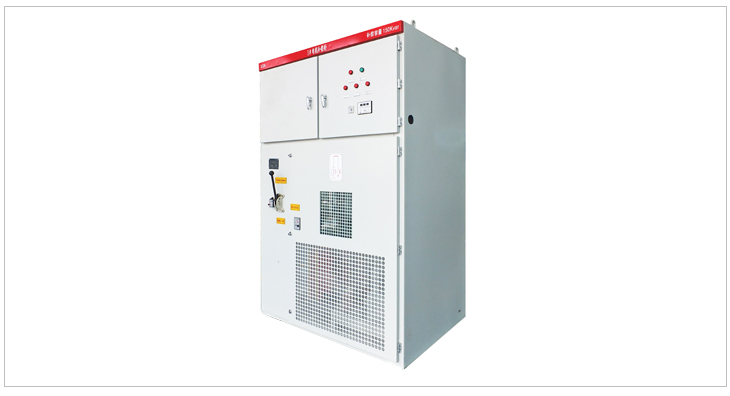

高壓真空接觸器自動分組投切電容柜

HZS-BKS型10kV高壓無功自動補償裝置，是根據配電變壓器無功負荷變化狀況，自動分步投切并聯在配電變壓器3~20kV母線的電容器組，補償相應的容性無功功率；具有選址靈活、安裝簡便、智能化程度高、運行效率高、使用壽命長等優點。適用于房地產、化工業、冶金制造業、交通業、煤礦業以及變電站等現場的使用，用來提高電能質量、降損節能、提高供電企業經濟效益。

訂購熱線：400-176-0551

產品介紹

內圖1

HZS-BKS高壓分組自動無功補償裝置根據供電母線的電壓和無功情況，自動投切電容器組，跟蹤負荷的變化情況進行無功補償，從而提供功率因數，改善供電質量，降低電能損耗。安裝于35kv或110kv變電站內的出線母線側，或安裝于6、10kv開閉所內，也常安裝于工況企業的高壓電動機的控制柜前進行就地補償。

本裝置具備無功自動補償，自動跟蹤無功負荷的變化情況，投切電容器組，改善功率因數，提高電能質量；抑制諧波功能，可以根據現場給的諧波情況配備串聯電抗器，組成LC回路，抑制諧波；完善的電容器組保護，具備過壓保護、欠壓保護、過流保護、零序電壓保護、電容支路不平衡電壓保護

產品型號說明接觸器產品特點

海拔高度	≤ 2000m（超過2000米訂貨時需說明）
相對濕度	≤ 95%（25℃時）
使用環境	周圍無明顯粉腐蝕性可燃氣體，沒有劇烈振動，垂直傾斜角度不超過5度。
額定電壓	3kv、6Kv、10Kv （50Hz）
補償容量	電容柜單臺補償容量不超過2000kvar
電抗率	5%，6%，12%
電容接線	三相星型，中性點不接地
投切方式	跟蹤負荷無功變化，全自動分組分級投切電容
工頻耐壓	一次/42Kv/1 min 二次/2Kv/ 1min
環境溫度	-25℃----+45℃

接觸器

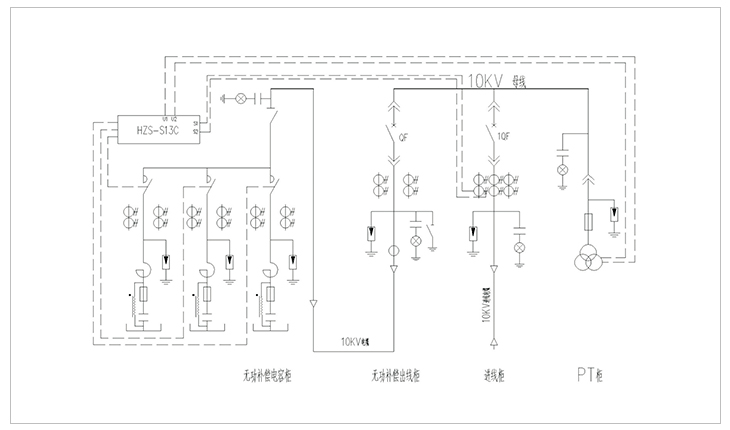

10kv無功補償裝置主要由：無功補償控制器（PFC）及微機電容保護器（CXB）、電流互感器（CT）、跌落式熔斷器（FU）、避雷器（FV）、放電線圈（TV）、高壓交流真空接觸器（KM）、電抗器（L）、電容保護高壓熔斷器（根據電容器組配置）和電力電容器組（C）（根據用戶配電負荷配備）等部分組成。

工作原理

operating principle

10kv無功補償裝置由系統電壓互感器（PT）采集A、C相電壓信號，系統電流互感器（CT）采集B相電流信號傳送到HZS型無功補償控制器。經過控制器采樣電路，得到電壓、電流的模擬信號，再經A/D轉換，得出電壓、電流等的數字量，然后通過控制器微處理器的運算，得出電壓、電流、有功、無功、功率因數、諧波百分比等參數，與存貯在固定存貯器中的系統設置點（用戶可根據以上參數選擇不同的控制模式。如：根據無功+電壓、電壓、電流、功率因數等）進行比較，由系統決定什么情況下操作電容器組，并通過高壓交流真空接觸器來執行電容器組的分、合閘，從而達到自動循環投切電容器組，補償線路無功的目的，使電網上無功功率供需就地自動平衡，起到了降低線損、提高功率因數及系統的輸電能力、改善配電網供電質量等重要的作用。

產品優勢

Structural characteristics

嚴格的元器件選取----關注于品質

嚴格的元器件供應商選擇，必須具備專業的生產場地、辦公環境以及供應的產品必須具備國內專業機構的檢測證書，具備8年以上的生產年限方能入選本公司的供應商名錄。

干凈的工作環境----注重于品牌

標準化的生產廠區，自動化的生產工序，采用現代化的自控自動自檢的流水生產線，無交叉，無故障；全方位的檢測設備和檢測工序，只為打造優質的產品！

數據監控----打造用電安全管家

使用數據采集監控系統，覆蓋全國的地區通訊，24小時不間斷數據采集，具備遙調、遙控、遙測、遙信等基礎功能，更能具備故障通知和補償優化，真正意義上打造安全用電、舒適用電的智能管家！

使用條件

Conditions for use

一：工作環境條件

a．室外環境空氣溫度：-35℃～+45℃

b．環境空氣相對濕度：40℃時為20%～90%；

c．大氣壓力：海拔2000米及以下。

二：周圍環境要求

a．不允許有較強的振動與沖擊；

b.不允許有腐蝕和破壞絕緣的氣體、導電介質、含有危險的介質存在，不允許有嚴重的霉菌存在。

產品選型

Product Selection

裝置型號	補償容量(kvar)	分組數量	每組容量(kvar)	柜體數量	柜體尺寸 *寬深高*
HZS-BKS6-600/3-10	600	3	100+200+300	3	300015002650
HZS-BKS6-700/3-10	700	3	100+200+400	3	300015002650
HZS-BKS6-800/3-10	800	3	100+250+450	3	300015002650
HZS-BKS6-900/3-10	900	3	150+300+450	3	300015002650
HZS-BKS6-1000/3-10	1000	3	200+300+500	3	300015002650
HZS-BKS6-1100/3-10	1100	3	200+400+500	3	300015002650
HZS-BKS6-1200/3-10	1200	3	200+400+600	3	300015002650
HZS-BKS6-1300/3-10	1300	3	200+450+650	3	300015002650
HZS-BKS6-1400/3-10	1400	3	200+400+800	3	300015002650
HZS-BKS6-1500/3-10	1500	3	250+500+750	3	300015002650
HZS-BKS6-1600/3-10	1600	3	200+600+800	3	300015002650
HZS-BKS6-1700/3-10	1700	3	200+600+900	3	300015002650
HZS-BKS6-1800/3-10	1800	3	300+600+900	3	300015002650
HZS-BKS6-1900/4-10	1900	4	200+400+600+700	4	400015002650
HZS-BKS6-2000/4-10	2000	4	200+400+600+800	4	400015002650
HZS-BKS6-2100/3-10	2100	4	150+300+600+1050	4	400015002650
HZS-BKS6-2400/4-10	2400	4	200+400+800+1000	4	400015002650
HZS-BKS6-2700/4-10	2700	4	200+400+800+1300	4	400015002650
HZS-BKS6-3000/4-10	3000	4	200+400+800+1600	4	400015002650
HZS-BKS6-3600/5-10	3600	5	200+400+800+1000+1200	5	600015002650
HZS-BKS6-4200/5-10	4200	5	200+400+800+1200+1600	5	600015002650
HZS-BKS6-4800/5-10	4800	5	200+400+800+1600+1800	5	600015002650
HZS-BKS6-5400/5-10	5400	5	300+900+900+1500+1800	5	600015002650
HZS-BKS6-6000/5-10	6000	5	600+900+1500+1800+1800	5	600015002650
HZS-BKS6-6600/5-10	6600	5	900+1200+1200+1500+1800	5	600015002650
HZS-BKS6-7200/5-10	7200	5	900+1200+1500+1800+1800	5	600015002650
HZS-BKS6-7800/5-10	7800	5	1000+1200+1600+2000+2000	5	600015002650
HZS-BKS6-8400/5-10	8400	5	1000+1600+1800+2000+2000	5	600015002650
HZS-BKS6-9000/5-10	9000	5	1000+2000+2000+2000+2000	5	600015002650

訂貨須知

a）上圖補償容量和補償路數可根據客戶需求修改

b）表中容量只列出9000kvar，超出補償容量和補償路數可根據客戶需求定制。

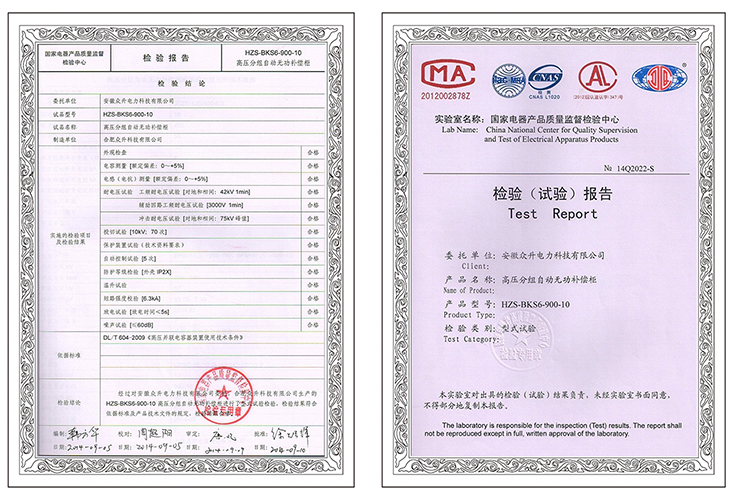

產品證書

Product presentation

20160126112225_2804

用料講究品質保證

與國內外知名品牌供應商形成戰略合作,成熟,穩定的原材料供應渠道,性能穩定,質量有保障。

封閉設計安全可靠

封閉式母排結構設計，模塊化組裝，安全整潔，徹底擺脫帶電體裸露、結構散亂、線束纏繞等一系列安全隱患。
熔絲保護響應快速

創造性采用熔斷器代替傳統微型斷路器，6KA（Icu）→100KA（Icu）改變的不是一個數字，而是一種安全觀念！

精確投切無涌流

精確的過零點投切技術，降低電網傳輸損耗，抑制電壓波動，解決電容器鼓肚、電抗器發熱、熔絲斷路的困擾
