當前位置：首頁 » 眾升產品中心 » 高壓無功補償元器件 » 高壓串聯電抗器

prevnext

查看全部大圖

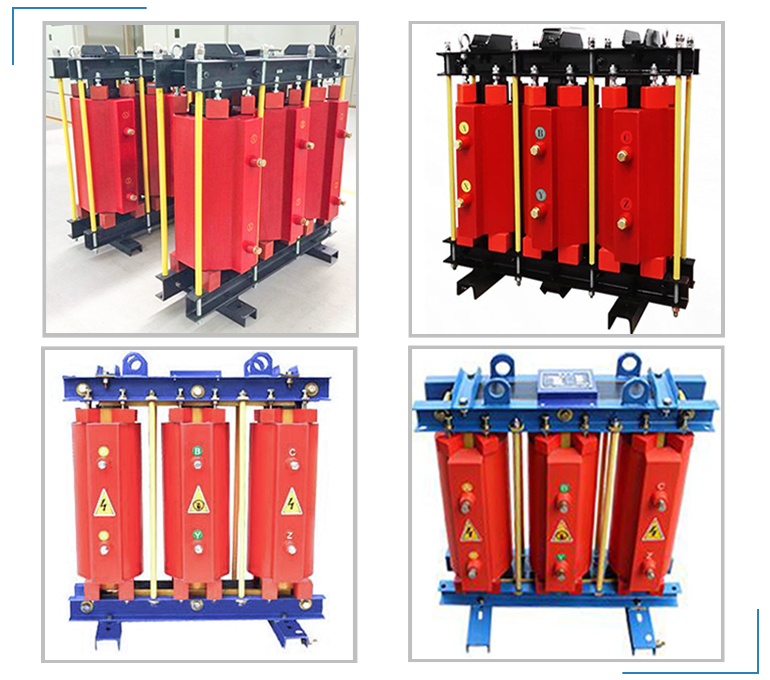

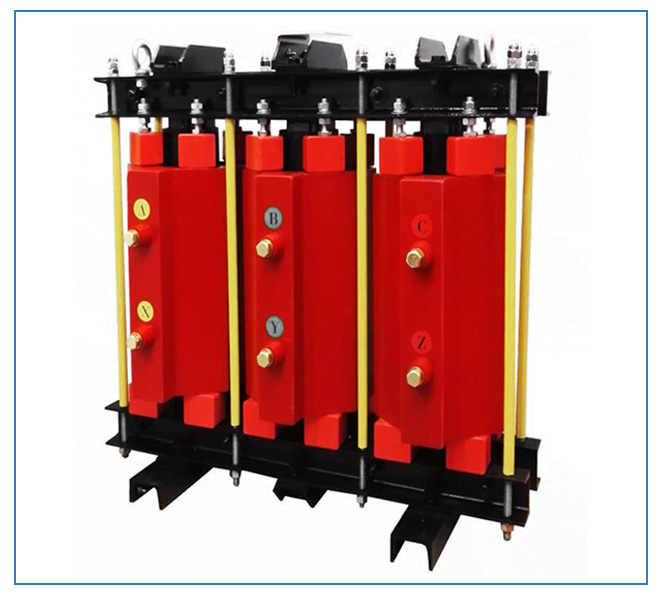

高壓串聯電抗器

高壓串聯電抗器是無功補償裝置中的一個重要器件，主要與電力電容器串聯使用，起降低裝置合閘涌流、抑制諧波放大的作用。我公司生產的干式全澆注高壓鐵芯串聯電抗器的線圈及鐵芯全部用環氧樹脂封閉澆注，鐵芯不外露，具有絕緣性能、噪聲低、體積小、可半戶外使用等優點，產品性能遠優于傳統的鐵芯電抗器。

訂購熱線：400-176-0551

產品介紹

高壓串聯電抗器主要用于6kV～35kV電力系統與高壓電容器組相串聯，能夠有效的抑制和吸收高次諧波，限制合閘涌流及操作過電壓，保護電容器組，改善系統的電壓波形，提高電網功率因數。

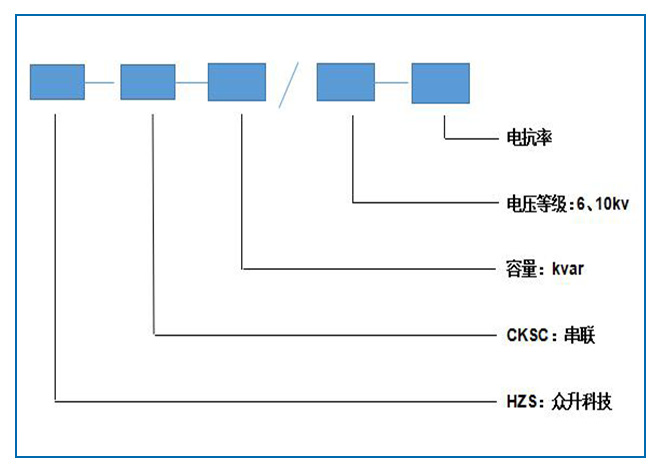

產品型號說明產品特點

串聯鐵芯電抗器分為三相和單相兩種，采用干式鐵芯結構，均為環氧澆注式。

鐵芯采用優質低損耗冷軋取向硅鋼片，經高速?zèng)_床沖剪，具有毛刺小、規則均勻、疊片整齊優美，確保電抗器運行時低溫升低噪聲的性能。

線圈采用優質絕緣導線，經專用機器繞制，具有平整度好，外型美觀的優點。

電抗器在裝配過程中，所有夾件經過防腐蝕處理，關鍵夾件采用無磁材料，并經預烘-真空浸漆-熱烘固化這一流程，使電抗器線圈與鐵芯牢固成一體，大大減少了運行時溫升及噪聲，有效提高了電抗器品質因數及減少諧波的效果。

線圈上下端部采用環氧墊塊和硅橡膠防震墊，有效減小了線圈運行時的震動。

使用環境

Use environment

海拔高度不超過2000米；運行環境溫度-25℃至+45℃，相對濕度不超過90%

周圍無有害氣體，危險物品

周圍環境應有良好的通風條件，如裝在柜內，應加裝通風設備。

安裝設備的優點

PRODUCT DETAIL

可保護電容器，降低涌流倍數，吸收諧波，降低諧波電壓值，減少畸變，提高電能質量

可保護設備，避免電流過大而造成設備損壞

內部短路時，減少短路電流；外部短路時，減少對短路電流的助增作用

降低涌流倍數、吸收諧波，降低諧波電壓值，減少畸變，提高電能質量

訂貨須知

訂貨時需提供以下參數：

a）配套電容器組的三相容量Qc（kvar）

b）配套電容器的額定相電壓Ucn（kv）

c）電抗率k（%）

d）是否有諧波

產品技術參數

PRODUCT DETAIL

型號	電容容量（Kvar)	外形尺寸（LWH)	安裝尺寸（D*E)	安裝孔徑（K*J)
HZS-CKSC-9/11-6%	150	650400750	440*210	Φ13*30
HZS-CKSC-12/11-6%	200	650400750	440*210	Φ13*30
HZS-CKSC-18/11-6%	300	700400770	480*250	Φ13*30
HZS-CKSC-27/11-6%	450	750500860	500*250	Φ13*30
HZS-CKSC-36/11-6%	600	850500860	550*260	Φ13*30
HZS-CKSC-45/11-6%	750	850500860	550*260	Φ13*30
HZS-CKSC-54/11-6%	900	900500930	550*260	Φ13*30
HZS-CKSC-60/11-6%	1000	900500930	550*260	Φ13*30
HZS-CKSC-72/11-6%	1200	9005201080	590*280	Φ13*30
HZS-CKSC-90/11-6%	1500	10005501140	620*300	Φ13*30
HZS-CKSC-108/11-6%	1800	10005501180	620*300	Φ13*30
HZS-CKSC-120/11-6%	2000	10005501180	620*300	Φ13*30
HZS-CKSC-144/11-6%	2400	11006001250	650*350	Φ13*30
HZS-CKSC-180/11-6%	3000	12206501290	730*400	Φ13*30
HZS-CKSC-240/11-6%	4000	12807001400	760*420	Φ13*30

通知

詳細尺寸已訂貨時，技術文件為準，圖上只供參考
